VSTP型减温减压器

减温减压装置是我公司吸收国内外先进技术基础上改进设计的新一代产品。在国内大型电站，工业锅炉以及热电厂使用，能满足多种变化工况的需要，获得满意经济效益。广泛应用于电站、轻纺、石化、造纸行业。

产品关键词：混合设备、过滤设备、换热设备

所属分类：

VSTP减温减压器

图片名称

咨询热线：

0513-83903680

联系我们
在线咨询

产品详情

　　一、用途



　　减温减压装置是我公司吸收国内外先进技术基础上改进设计的新一代产品。在国内大型电站，工业锅炉以及热电厂使用，能满足多种变化工况的需要，获得满意经济效益。广泛应用于电站、轻纺、石化、造纸行业。



　　二、结构特点



　　1、采用减温减压阀，减温减压在同一阀体内完成，使整套装置的长度大大缩短，减少了占地面积，降低工程投资。

　　2、减温减压阀用单座套筒结构减压，增大了流量可调比，减少了阀门泄漏量，同时增大了减压幅度，阀内设有节流孔罩，避免减压水直接喷射在阀体上，延长了阀门的使用寿命。减温减压阀内设有可调伞形喷嘴，满足了大幅度改变工况时的工作需要，雾化效果好。

　　3、温度调节系统采用高压差给水调节阀，既减小了阀门内的泄漏量，也省去了装置中传统结构中给水分配阀的回水支路，方便了装置的布局。

　　4、同一口径的高压差给水调节有不同的流量系数CV值可供选择，使温度调节系统的调节灵敏度及精确度大大提高。

　　5、减温减压阀、给水调节阀配用直行程机构，去掉了传统的杠杆铰链机构，减少了中间环节的空行程，进一步提高了调节系统的灵敏度及精确度。

　　6、减温减压阀、给水调节阀可配用电动或气动薄膜式执行机构，满足特殊用户的需要，具有充分利用能源的优点。

　　7、减温减压装置配套我公司开发设计的专用热控柜，可实现对装置的自动控制或盘上手动遥控操作，使二次参数达到生产工艺要求。



　　三、主要性能指标



　　1、进口蒸汽压力：P1≤3.82MPa,温度：T1≤450℃

　　2、出口蒸汽流量Q和流量的特性：减温减压装置出口流量Q的变化范围为10%～100%,可实现理想调节。具有等百分比(EP)和线性(LN)等多种流量特性，能满足不同工况的需要。

　　3、出口蒸汽压力P2:出口蒸汽压力P2的调节精度不低于1.0级。

　　4、出口蒸汽温度T2:出口蒸汽温度T2的调节精度不低于1.5级。

　　5、噪音：装置正常运行时，在减温减压阀下游一米，同时距管壁一米处测其噪音，噪音应不大于80分贝。



　　四、型号标注



1

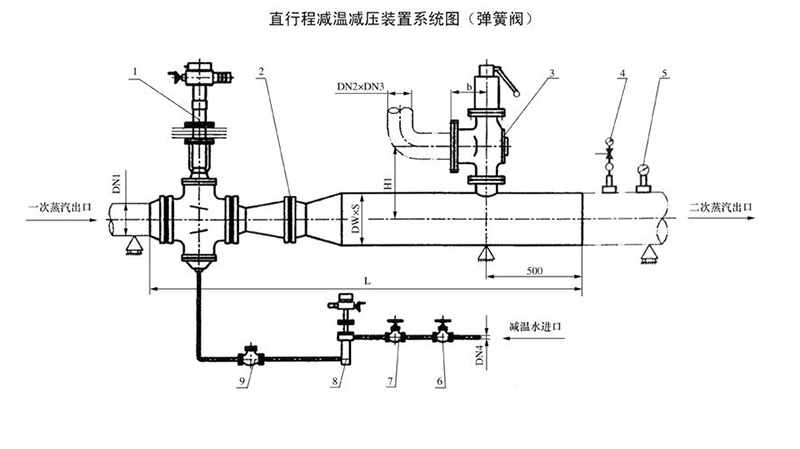

　　五、结构简图外形尺寸及连接尺寸



1

序号 名称
1 直行程减温减压阀
2 蒸汽管道
3 主安全阀，冲量安全阀
4 压力差
5 双金属温度计
6 截止阀
7 节流阀
8 直行程给水调节阀
9 止回阀

1

序号 名称
1 直行程减温减压阀
2 蒸汽管道
3 弹簧安全阀
4 压力表
5 双金属温度计
6 截止阀
7 节流阀
8 直行程给水调节阀
9 止回阀







流量Q(t/h) 一次参数 二次参数 减
压
阀
DN1		 蒸汽
管道
(DW×S)		 调
节
阀
DN4		 安全阀
DN2×DN3		 各部分连接尺寸 重量
(kg)


  P1
(MPa)		 T1
(℃)		 P2
(MPa)		 T2
(℃)		 H1 H2 L b

1 1.3 300 0.2 150 50 108×4.5 20 80×100 465   2860 200 476
1.3 350
2.5 375
2 1.3 300 0.4 170 89×4.5 80×100 430   2720 170 353
1.3 350
2.5 375
2.5 400 0.3 160 108×4.5 440 2860 476
2.5 400 0.2 150
1.3 300 0.6 150 89×4.5 430 2720 353
1.3 350 0.8 220
1.5 375 1 250
2.5 400
1.5 435
3.9 450
1.5 375 1.3 300
1.5 400
3.5 435
3.9 450
5 1.3 300 0.3 160 80 159×7 100×125 491 3090 200 663
1.3 350 0.4 170
1.5 375 0.6 190 133×4.5 468 2640 170 618
2.5 400 0.8 220 108×4.5 80×100 440 467
    1 250
2.5 375 1.3 300 2640
2.5 400
3.5 435 0.8 220 50 80×100 468 2860 487
3.9 450 1 250
    1.3 300
    0.6 190 133×4.5 100×125 200 680
1.3 300 0.1 130 80 219×9 150×200 530 3090 220 1050
350 0.2 150
2.5 375
400
10 1.3 300 0.1 140 100 325×8 200×300 688   3320 270 1545
350 0.2 150 273×11 638 3180 1435
300 0.3 160
350 0.4 170 219×9 150×200 532 3190 1050
2.5 375 0.5 180
400 0.6 190



流量Q(t/h) 一次参数 二次参数 减压阀DN1 蒸汽管道(DW×S) 调节阀DN4 安全阀DN2×DN3 各部分连接尺寸 重量(kg)
P1(MPa) T1(℃) P2(MPa) T2(℃) H1 H2 L b
10 3.5 435 0.3 160 80 219×9 20 150×200 532 273 3090 220 1150
15 0.4 170
  3.9 450 0.5 180 3090 1050
  0.6 190
  1.3 300 0.7 200 100 159×7 100×125 491   3190 735
  350 0.8 220
  2.5 370     200
  400
  3.5 435 1 250 80 670
  3.9 450
  2.5 375 100 667
  400
  3.5 435 1.3 300 80 133×4.5   468   3190   637
  3.9 450 1.4 350
  1.3 300 0.2 150 150 325×8 200×300 668 290 4280 270 1670
  400 0.3 160 638 263 3800 220 1600
    0.4 170 273×11 150×200 557 1512
    0.7 190 219×9 532 273 3330 1237
  2.5 370 0.3 160 100 273×11 200×300 638 263 3780 270 1435
  400
  3.5 435 0.4 170 150×200 557 3600   1545
  2.5 375 0.7 190 219×9 532   1050
  2.5 400 1 250
  3.5 435
  3.5 450
  2.5 370 1.3 300 159×7 100×125 491 3190 735
  400 1.4 350
  3.5 435
  3.9 450
  1.3 300 0.2 150 200 377×10 250×350 782 316 4520 270 2410
500 0.4 170 325×8 200×300 688 290 3470 300 1970
        638 263 1470 1600
  0.5 180 273×11
  0.6 190
  0.7 200
1.3 300 0.3 160 150 325×8 688 290 3950 270 1435
350
2.5 375 170
375 0.4 1970
2.5 400 0.3 160 32
0.4 170
2.5 375 0.5 180 273×11 20 638 263   1845
400 0.6 190 150×200 557   1745
  0.7 200



流量Q(t/h) 一次参数 二次参数 减压阀DN1 蒸汽管道(DW×S) 调节阀DN4 安全阀DN2×DN3 各部分连接尺寸 重量(kg)
P1(MPa) T1(℃) P2(MPa) T2(℃) H1 H2 L b
20 3.5 435 0.5 180 100 325×8 32 200×300 688 290 3870 270 1835
3.5 430 0.6 190 273×11 150×200 557 263 3800 220 1430
3.9 450 0.7 200
1.3 300 0.8 220 150 219×9 20 532 532 3330 1210
2.5 375 1 250
2.5 400
2.5 375 1.1 300
400 1.2 250
2.5 375 1.3 300 150 219×9 20 150×200 532 237 220 1210
400 1.4 350
3.5 435 0.8 220 100 3600 1050
3.9 450 1 250
    1.1 300
    1.2 250
    1.3 300
    1.4 350
25 1.3 300 0.2 150 200 426×11 32 250×350 807 340 4560 300 2730
350 2515
1.3 300 0.3 160 20 782 316 4250 2295
350 377×10 32 4450 1835
2.5 375 0.4 170 150 325×8 200×300 688 290 3950 270 1210
400 0.5 180
  1 250 273×11     557 263 3800 220 2335
  1.2 250 219×9 532 237 3300 2115
3.5 435 0.3 160 100 377×10 32 250×350 782 316 4830 300 2195
3.9 450 1 250 273×11 150×200 557 263 3780 220 1887
    1.2 250
1.3 300 0.4 170 200 325×8 20 200×300 688 290 3940 270 1705
350 0.5 180 32 1970
1.3 300 0.7 200 273×11 20 638 263 3740 1874
350 1 250
2.5 375 0.7 200 150 3800 1600
400 32 1625
3.5 435 0.5 180 100 325×8 32 200×300 688 290 3870 1825
0.7 200
3.9 450 0.7 200
3.5 435 1.3 300 150 219×9 20 150×200 532 237 3330 220 1335
3.9 450 100 3600 1050
30 1.3 300 0.2 150 200 426×11 32 250×350 807 340 4560 300 2785
350
1.3 350 0.3 160
300 20 2715
